      :: 产品概述 ::

      Geomagic Freeform 数字建模系统

      Geomagic® Freeform® 是唯一的、多层图像表示的、启用触摸功能的数字建模系统,采用有机形状和设计,为细节丰富的快速 3D 造型提供了极大便利。它可集成于传统的 CAD 工作流,也可直接发送至原型设计和制造。利用与 Sensable® Phantom® 触觉装置的串联,Geomagic Freeform 为您提供了充分利用数字工作流程的优势加快手工造型的速度并增强其感觉。

      Freeform 是许多数字制造和设计过程的关键组成部分,而且它也可用作从最初设计到可生产的最终模型的完整工作流程的单独来源。在 Freeform 中创建的模型可使用快速原型、CNC 机加工、快速成型制造或其他传统生产工作流程进行制造。

      Geomagic Freeform 的多功能性和丰富的工具集使它成为现今数字设计流程的重要组成部分,也是从概念到生产就绪模型的一个完备解决方案。Geomagic Freeform 是唯一能让用户按其要求选择恰当的建模图像表示的软件。在单一模型中,设计人员可在体元(数字粘土)、NURBS、细分面和多边形网格建模之间切换,充分发挥 3D 造型的优势。新版 Freeform 还带有高级纹理处理功能。设计人员现在有能力创建和应用细节丰富的、尺寸可控的纹理和图案,时间不超过一分钟,而这些图案可立即用于原型设计和生产。我们还提供 Geomagic® Freeform® Plus 版本,它包括 Geomagic Freeform 中的所有工具,此外还增加了模具制作和制造工具、NURBS 表面处理、实体设计工具和 CAD 零件互用。

      Geomagic Freeform 为客户提供他们增强生产力、提高设计品质和加速上市所需的工具。Freeform 丰富的工具集可用于各种行业的造型产品设计 – 消费产品、医疗器械、鞋类、家居装饰以及其他行业 – 而且他的专用功能使用户早在设计过程就能对潜在的问题进行分析、识别和解决。因此,您能够轻松保持工艺控制的同时,还能够避免生产过程中出意外。

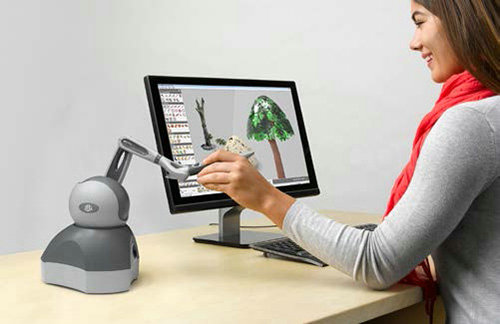

      Freeform 和 Freeform Plus 分别可用于 Geomagic® Phantom Omni® 或 Sensable® Phantom® Desktop™ 触觉装置。这些触觉输入设备向您的手上提供力反馈,并在 3D 空间进行准确定位,从而使您能够使用推、拉、刻、拖和平滑模型等功能,就像是在进行手工造型。

      玩具制造
      Freeform 使玩具制作者能够两全其美。他们可以进行原创并精心设计有别于其他玩具制作者的产品,同时能够确保顺利进行生产准备和处理。利用 Freeform,将来自生产公司、设计人员和制造工程师的输入飞速合并是很简单的事情。

      医学植入物以及手术模拟

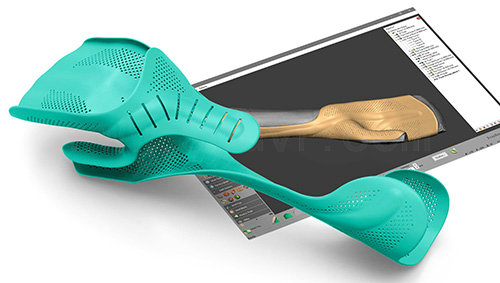

      Geomagic Freeform 为医疗专家和设备制造商提供快速创建患者特定的器械和手术指南、定制修复和配套矫正术的方法。设计人员可将 CT 和三维扫描资料导入到 Freeform 中,然后创建并操作按记录时间生成的准确模型,从而确保患者安全。

      消费产品制造
      利用 Freeform 的多功能性,产品设计人员可快速从单品设计理念转变到多次设计迭代的试验。他们甚至能够将现有产品的三维扫描资料结合到新产品设计中。成功的设计则可用 Freeform 的直观界面轻松精调,并快速准备制造。

      Geomagic Freeform功能
      Geomagic Freeform 使用虚拟粘土提供了无与伦比的创造自由度,并且包含 Phantom® 设备 – 带有力反馈的真正三维界面。用户在三维空间里的工作前所未有的快速,因为他们在模型虚拟粘土上利用了其触觉,感觉就是真实的粘土。Freeform 系统容易学习,用户通常在几天内就具备生产能力。

      Geomagic Freeform 支持 Geomagic Phantom Desktop 和 Geomagic Omni devices。

      功能

      构造粘土
      可轻松快速地构造基本形状、执行线剪切、旋转、放样和擦除。使用诸如“牙膏”、“管道”和曲线球等工具将粘土添加到设计中。利用诸如“挤出平面”等工具对设计轻松进行偏移、膨胀和变形等操作。

      造型粘土
      在虚拟空间中利用一系列工具(包括刀片、直犁刀、刮刀以及更多刀具)对粘土进行雕刻和造型。使用各种可用工具对设计进行平滑、涂抹和成型等操作。

      细节和编辑粘土
      使用 Freeform 的细节处理工具可以不受任何限制地对粘土进行拖曳、做脊和变形等操作。受益于全范围的选择和移动功能,从而能够重新定位、对齐和分开设计。受益于尺寸控制范围,从而能够在设计中进行准确辅助。

      三维曲线
      轻松绘制、修复和编辑曲线;将草图转成平面工程;相交草图和偏移曲线。

      平面功能
      在平面上创建、编辑和绘制草图、确定平面方位和复制剖面图。

      二维草图绘制
      可利用铅笔、手写、控制点曲线以及基本的二维图形(比如直线、弧线和圆等)完全在 Geomagic Freeform 中创建和编辑草图。

      网格、上彩和渲染
      • 导入网格模型并转化为粘土,然后使用一系列工具对数据进行编辑,即进行缝合、变形和拖曳获得所需的形状。在模型上利用喷笔工具、注释、覆盖图像对数据进行上彩,并且可利用 mental ray® 渲染引擎进行渲染。
      • 导入和导出二维及三维行业标准格式,包括 OBJ、STL、PLY、DXF、IGES 曲线、JPG 以及其他格式。


      求值和分析
      测量大量属性,比如表面积、体积和片密度,并逐片分析配合、相交和厚度。利用分辨率选项来显示模型,从而提高处理速度并优化可缩放的二次视图。

      定制和实用工具
      切换新的显示图进行底切、隐藏/显示曲线和适合视图,定制 UI 颜色方案和喜爱的调色板。


      Geomagic Freeform 和 Geomagic Freeform Plus

      精确·有机・ 工程

      Geomagic Freeform 和 Freeform Plus 可用于解决复杂设计和制造的种种难题。全面的3D有机工程设计工具,将基于触觉感应的模型雕塑、曲面创建、设计理念建模、3D扫描处理、CAD互操作性和模具制造等多种功能集于一身,让用户借助数字化设计,感受非同一般的粘土建模体验。

      全新的设计方法
      突破传统 CAD 设计的局限性,将您的创想变为现实。GeomagicFreeform 提供全面的设计与雕刻工具集,用来雕刻、细化并改变虚拟粘土模型成为您想要的样子。Geomagic Freeform Plus 具备丰富的工具集可用于先进的工业设计中,这些工具包括从数字粘土及多边形自动转换为 NURBS 曲面、型腔模具和五金模具设计、去壳、拔模角分析、分模线、复杂有机形状曲面创建工具等。

      内置精度,可设计任何事物
      Geomagic Freeform 在传统CAD软件之上更进一步。其混合建模系统结合曲面、实体、网格、SubD 细分曲面和粘土等多种不同的建模范式,灵活多变,功能强大。SubD 可制作平滑曲面和锋利边缘,用 NURBS 和实体范式可精确定义 CAD 构型,粘土范式可执行变形和浮雕操作。

      有机设计与传统 CAD 相结合
      Geomagic Freeform 的设计目的在于帮助您将设计作品变为最终产品,它多包含的强大的互操作性工具能够处理的输入和输出 3D 文件格式包括STL、OBJ、PLY、IGES、STEP 以及其它中立文件格式。Freeform Plus还支持其它 CAD 格式。把CAD 文件与雕刻功能结合,用户可以创建具有精确尺寸定义的有机实体。

      快速导入并修复 3D 数据
      可轻松导入 STL、CAD、扫描和其他各类来源的 3D 数据,并直接应用到设计当中。能够快速修正缺损和低质量的 3D 数据,获得平滑可操作的模型。采用雕刻和浮雕工具,塑造纹理层的真实感。能够即刻 3D 打印出实体几何用于传统制造业,或轻松以多种格式导出,供下游工作流程使用。

      使用3D工具完成3D任务
      为实现彻底的自由表达,让建模过程更加捷,Geomagic Freeform产品独家采用了 3D Systems Touch 力反馈触觉设备,用户能够在虚拟环境中得到真实的雕刻体验。用这种方式更为直观地与3D设计展开交互,缩短了学习过程,加速设计,让用户得以产出一流的3D 数据。

      Geomagic Sculpt 与 Freeform 功能比较

      Geomagic 3D 有机工程设计系统颠覆传统,运用全新的方式让设计活灵活现,可满足各类设计的需要。其中 Geomagic Sculpt 能够简单、快速地创建有机数模用于 3D 打印。Geomagic Freeform 具备高精准性、互操作性和多种工具,可满足制造业产品设计的需求,Freeform Plus兼备先进的模具制造功能。

      主要产品特征 SCULPTFREEFORMFREEFORM PLUS
      基于三维体素建模
      支持网格转换和布尔运算
      SubD(细分)曲面创建与建模
      特效结构—图层特效,骨架特效,形状特效
      通过3D Systems KeyShot进行全高清彩色渲染
      在曲面或自由空间手动排列面片
      将粘土或多边形模型自动转换为NURBS曲面
      直接用 Geomagic Capture扫描
      3D打印可行性分析
      与3DSprint软件集成
      独立的粘土文件查看器
      2D草图工具,包括概述文本
      导出正交视图或旋转视图模式(bmp, jpg, 或 png 透明选项 )
      3D导入多边形和CAD通用格式 (.stl, .obj, .ply, .xml, .zpr, .iges, .stp, .step)
      SubD(细分)曲面纹理处理
      结构特效——蜂窝特效(晶格)
      弯曲和扭转工具
      骨架结构与晶格变形
      部件分析2D 切片工具,以及偏移图像和配置文件提取
      抽壳切割依照图层轮廓切割对象,创建新曲面
      SubD(细分曲面)转换至 NURBS曲面
      批量处理和后台处理的简化与导出
      Wrap for Freeform
      CAD实体和曲面工具
      复杂草图分析与修正
      自动创建分模线功能
      沿分模曲线拉抻分模曲面
      3D导入CAD本地格式(.x_b、.x_t、.sldprt)

      Geomagic Freeform® 2019 扩展您的个性化定制设计

      更 加 高 效

      将重复的工作流程消减80%甚至更多
      • 记录各种系列任务,创建一个DynabotTM 自动运行常用程序和进程。
      • 通过隐藏不常用的工具来简化软件界面。
      • 使用透明对话框获得更多 3D 工作空间。
      • 用新的图案化和混合结构工具,加快工作速度。

      更 加 便 捷

      新用户上手快,能很快应用 Freeform高效工作
      • 使用 Dynabot 创建逐步引导的自定义向导建模精灵,所以即使新手也能快速完成复杂的建模任务。
      • 自定义工具栏只显示您需要的工具,避免杂乱,使培训新用户更容易。

      更 加 一 致

      将实践结果嵌入 Freeform 确保高质量结果
      • 团队中每个人都可以受益于你的用户经验。
      • 创建一系列 Dynabot,用统一的设置和明确的准则规定具体程序和进程,这样每个人都会获得高质量的结果。
      • 共享自定义工具栏筛选器文件,以便团队中每个人都有相同的优化工具箱。

      运行要求:
      • 4GB 硬盘空间 (应用程序需1GB,其余为缓存空间). 大数据文件可能对硬盘空间要求更高。
      • 1280 x 960 或以上分辨率

      另外,您的计算机需满足:
      • Dual Xeon® Pentium® IV 2.4 GHz 或更好
      • 2 GB 内存
      • Geomagic 推荐显卡 且显卡驱动支持 OpenGL 2.1 版本或更高

      *Phantom Omni 设备符合IEEE 1394A。如果对相关知识不了解。请参阅“重要注意事项.

      运行要求:
      • 4GB 硬盘空间 (应用程序需1GB,其余为缓存空间). 大数据文件可能对硬盘空间要求更高。
      • 1280 x 960 或以上分辨率

      另外,您的计算机需满足:
      • Dual Xeon® Pentium® IV 2.4 GHz 或更好
      • 2 GB 内存
      • Geomagic 推荐显卡 且显卡驱动支持 OpenGL 2.1 版本或更高.

      重要注意事项
      • Geomagic已经测试了各种不同硬件平台在上面列出了推荐配置。虽然已尽可能详细,但不排除硬件制造商更改了他们的产品或代之以其他型号或已经停产而缺乏支持。
      • 如果您运行Freeform的系统并未获得全部认证或缺乏经验,我们的技术部门将尽一切努力帮助您解决问题。
      • Geomagic Freeform的一些用户已成功地在非上述所列的系统中运行。在这种情况下,Geomagic官方并不推荐此类配置。
      • Phantom Omni 为IEEE1394a标准。基于经验,有些客户在使用Phantom Omni时遇到困难,也许是使用控制器卡带有IEEE 1394A芯片组,比如NEC或驱动程序组。在这种情况下,可能需要更新或更改1394控制器卡的驱动程序或尝试单独的外接1394控制器卡。
      • Geomagic没有正式支持Mac机型;一些Geomagic客户已经成功地在使用Boot Camp在Mac与Windows上运行Freeform。

      ::: 应用范围 :::
      适用于设计,建模,数字娱乐,城市规划,教育等诸多领域。

      ::: 技术特征 :::
      • 使用虚拟粘土提供了无与伦比的创造自由度
      • 细节处理工具可以不受任何限制地对粘土进行拖曳、做脊和变形等操作
      • 轻松绘制、修复和编辑曲线
      • 在平面上创建、编辑和绘制草图、确定平面方位和复制剖面图
      • 创建和应用复杂的、尺寸可控的纹理
      • 二维草图;导入二维数字作品文件
      • 自动对齐各种数据集
      • 用于体元、多边形网格、SubD 和 NURBS 建模的工具集
