::产品概述::

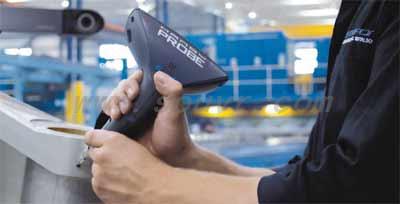

Creaform HandyPROBE 便携式3D光学跟踪仪
HandyPROBE 是一款功能强大的非臂式测量系统，采用 C-Track 双位影像传感器，此便携式 CMM 旨在优化现实生活、生产环境下的操作。

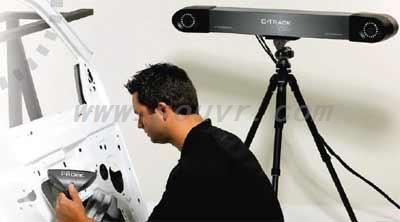

HandyPROBE无臂接触式测量系统与C-Track双摄像头传感器的独特组合，确保测量的高精度性，精度可达22μm，同时也极大提高了测量过程中的可靠性及速度。此便携式CMM是专门为复杂现场和工作坏境而做的优化设计。
与其它现有的同类测量技术相比，HandyPROBE 便携光笔式三坐标设计为无线式，移动更加自如，可显著提高生产效率和品质。
特点
测量精度更高:
Creaform的TRUaccuracy 技术确保了高精度的测量，无需考虑何种环境（不稳定，震动，热变化等）或操作者的熟练程度。
测量速度更快，操作更简便:

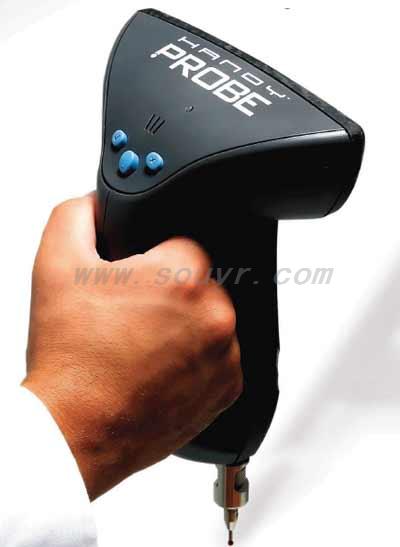

手持，无臂式设备与无线数据传输的特点，使用户可以围绕着待测部件自由移动。使用光学反射靶自动对齐模式实现同一批产品的快速测量。光笔测头轻便，(仅450g)，即使长期操作，也不会使肌肉和骨骼酸痛。
更具扩展性的测量范围:
与其他便携式的三坐标相比，HandyPROBE可提供更大的基础测量范围。此外，可动态扩展测量范围而不会降低精度。无需任何常见的蛙跳，也无需额外手动对齐设置。使用者移动部件或C-Track后，无需重新对齐数据，从而减少重新建立坐标参考系次数，减少累计误差。
真正的便携式设备:
HandyPROBE的便携性使您无论身在何地（实验室，工厂，离现车间等）均可对部件，零件及复杂装配进行检测或逆向工程，同时兼具无与伦比的高精度，灵活性和适应性。
使用方便，界面友好:
易学，直观的系统，学习周期短，只需极短的培训时间即可上手使用。安装时间不超过5分钟，在现测生产的工件测量无需对齐每个部件。
优异 优异的投资回报率:
实现工业坐标测量和控制系统领域内可观的生产率和收益率。测量误差可减少75%，控制时间可缩短10倍。
技术规格
| C-TRACK 380 | C-TRACK 780 | C-TRACK 1480 | HandyPROBE | ||
| 精确度 (1) | 最高 0.022 mm | 最高 0.025 mm | 最高 0.030 mm | 不适用 | |
| 单点重复性 (3) | 3.80m³ | 0.045 mm (2) | 0.050 mm (5) | 0.055 mm (5) | 不适用 |
| 7.80m³ | 不适用 | 0.055 mm (2) | 0.065 mm (5) | 不适用 | |
| 14.8m³ | 不适用 | 不适用 | 0.095 mm (2) | 不适用 | |
| 体积精确度 (4) | 3.80m³ | 0.075 mm (2) | 0.080 mm (5) | 0.090 mm (5) | 不适用 |
| 7.80m³ | 不适用 | 0.085 mm (2) | 0.095 mm (5) | 不适用 | |
| 14.8m³ | 不适用 | 不适用 | 0.170 mm (2) | 不适用 | |
| 测量速度 | 30 Hz | 30 Hz | 30 Hz | 30 Hz | |
| 重量 | 5.5 kg | 5.5 kg | 5.5 kg | 450 g | |
| 尺寸 | 1089x174x119毫米 | 1089x174x119毫米 | 1089x174x119毫米 | 204x159x97毫米 | |
| 操作温度范围 | 15–40 °C | 15–40 °C | 15–40 °C | 15–40 °C | |
| 操作湿度范围（非冷凝） | 10–90 % | 10–90 % | 10–90 % | 10–90 % | |
| 认证 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | |
(1) 体积精确度使用动态参照模式和一个 500 mm 的工具。
(2) 每个系统按 ASME B89.4.22 标准中指定的测试方法测试。
(3) 单点重复性：HandyPROBE 的探测器位于锥形插座中。 从多个通路方向测量单独点。 将每个单独点的测量值分析为在 X、Y、Z 中的一系列偏差（范围/2）。
(4) 体积精确度：通过在 HandyPROBE 工作容积（最大范围/2）内的不同位置和不同方向测量可追踪长度工具，可以对性能进行评估。
(5) 典型值。
应用
HandyPROBE是一款功能强大的手持式测量系统，其采集到的数据可被即时地导入到所有检测及测量软件并做同步的处理。此款高精度设备在许多应用中得心应手：
检测
逆向工程
使用行业：
VXelements™ 测量软
HandyPROBE 无臂接触式测量系统随附VXelements软件，此一体化的三维数据采集软件为测量提供了强大的支持。VXelements包括三个软件模块：VXscanTM ,VXprobe ,以及VXtrack。软件集合了所有必要的元素与工具于一个统一的，界面友好及直观的工作环境中。
VXscan致力于三维扫描数据的收集及优化，功能优异，简单易操作，界面友好，适用于不同层次经验的使用者。
VXprobe使用户可直接处理HandyPROBE采集到的数据，并与其他VXelement组件或第三方软件共享这些数据。
VXtrack将动态跟踪功能添加至C-Track系列双摄像头传感器。现在它可以每秒实时记录30幅单个或者一组反射靶的三维图像，用于各种涉及三维运动跟踪的应用研究。
光笔便携式三坐标系统可与多种检测软件兼容
标准配置：
可选配件
为什么选择HandyPROBE便携式三坐标而非激光跟踪仪？
为什么选择HandyPROBE便携式3D光学跟踪仪？
::应用范围::
适用于航空航天、汽车/运输设备制造业、消费品、教育业、冶金和金属加工、机械加工、塑模，建模，制造，铸造和组装等诸多领域。
::技术特征::
::产品规格::
| 规格 | Creaform HandyPROBE 便携式3D光学跟踪仪 |
| 重量： | 450 克 |
| 尺寸： | 204 x 159 x 97 毫米 |
| 测量速度： | 30 点/秒 |
| 操作温度范围： | 15-40 °C |
| 操作湿度范围(非冷凝)： | 10-90% |
| 认证： | EN 301 489-1、EN 301 489-3、EN 300 220-1 |
