::产品概述::

Ascension 3D Guidance medSAFE 电磁式空间位置追踪系统

3D Guidance medSAFE包含一个电子元件和多个传感器及接口选择，主要用途是通过脉冲直流传感器对医疗器械进行引导。

•可同时跟踪最多8个六自由度微型传感器或者24个五自由度传感器
•无需电离辐射便可实现三维定位
•对各种工具进行引导，不受视线限制
•打破了以往医疗跟踪器的性能局限
•采用一次性低成本传感器，可轻松浏览导管、探头和检查镜

传感器详细说明：

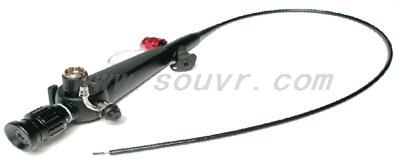

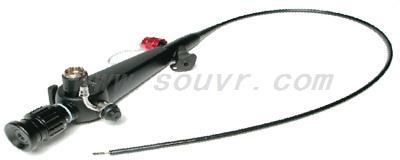

3D Guidance的微型传感器通常可以安装在医疗仪器和导管上，具有隐蔽性强、安全可靠的特点，可以轻松实现跟踪、定位功能。下图显示的是一个安装在支气管镜中的1.3毫米规格传感器：

Acension公司的亚毫米级直径的传感器可以辅助扩大导管和检查镜在器官和血管中的搜索范围。此外，针对微创手术，公司也提供了多款专用的传感装置。全新的0.3毫米传感器是尺寸超小的磁传感器，专门用于血管、泌尿系统和心脏手术。对于需要大批量一次性传感器的客户，我们可以提供优惠价格。传感器规格如下：

•第一类CF型（应用部分）；除颤
•1.3毫米传感器
1、非密封传感器[可浸入液体中使用]：最大直径1.3毫米，长度为6.5毫米，配有0.6毫米外径1.8米长连接线
2、医疗级密封导管乙烯基管式传感器[不可浸入液体中]：最大外径1.8毫米
•1.8毫米传感器
1、非密封传感器[可浸入液体中使用]：最大外径1.8毫米，长度为8.4毫米，配有0.6毫米外径1.8米长连接线
2、医疗级密封导管乙烯基管式传感器[不可浸入液体中]：最大外径1.8毫米
•Ascension Medi-Mag连接线，美国药典第6类套管材料或塑料封装连接线
•美国药典第6类环氧传感器外壳
•美国药典6聚酯保护膜（仅限裸传感器）
•最高温度150摄氏度
•传感器组件和电缆材料为环氧乙烷，不受伽马射线和灭菌剂影响
1、接头中的半导体装置没有屏蔽伽马射线，暴露在伽马射线中可能会损坏

发射器选择：

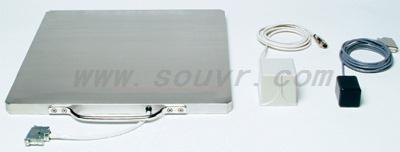

3D Guidance拥有多种发射器选择，适用于多种医疗磁跟踪环境。

	抗金属干扰 ± 20厘米 X、Y -10 - 46厘米 Z范围 安装及使用 我们的平面发射器可以安装在患者身下使用，能够避免手术室或手术台金属物体的干扰。
平面发射器
	20-61厘米X15-30厘米Y、Z范围 安装与使用 中程发射器适用于存在导电金属的桌面应用环境。
中程发射器
	20-36厘米X8-15厘米Y、Z范围 安装与使用 这种小型发射器通常安装在机械臂上，可以贴近传感器，尤其是用于高精度医疗应用领域。
短程发射器

默认配置

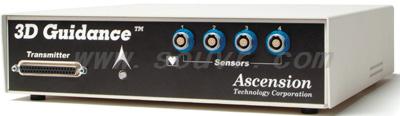

•一个3D Guidance电子元件
•一个3D Guidance短程、中程或平面抗金属干扰发射器
•微型六自由度传感器（1.3或8毫米），配6英尺（1.8米）连接线
•提供北美标准电源线 **如需其他规格电源线，请注明。
•接口软件模块光盘和软盘
•一年保修、终身技术支持、用户手册、和winBIRD™ Windows软件

::产品规格::

::应用范围::

适用于医疗等诸多领域。

::技术特征::

•可同时跟踪最多8个六自由度微型传感器或者24个五自由度传感器
•无需电离辐射便可实现三维定位
•对各种工具进行引导，不受视线限制
•打破了以往医疗跟踪器的性能局限
•采用一次性低成本传感器，可轻松浏览导管、探头和检查镜

::下载资料::

mocap_ascension_3dguidance介绍资料下载（中文）

Ascension 6DOF 六自由度电磁式传感器型号说明
