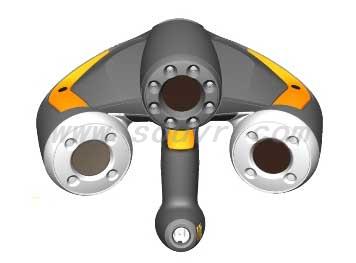

    Z Corporation ZScanner 700PX 3D激光扫描器

    • 商品编号:2009022310323976
    • 折扣价:
    • 人 气:已有 人关注
    • 品 牌: ZCorporation
    • 用户评分:(0人评)
    请选择您要的商品信息
      购买数量: - +(库存量:1000

      宝贝已成功添加到购物车

      购物车共种宝贝合计:

      去购物车结算 继续购物

      电话:010-50951355 传真:010-50951352  邮箱:sales@souvr.com
      手机:13811546370 / 13720091697 / 13720096040 / 13811548270 / 13811981522
         18600440988 /13810279720 /13581546145
       点击查看区域负责人电话

      最近浏览过

        • 商品详情

        • 商品参数

        • 相关商品

        • 购买咨询

        ::产品概述::



        全球唯一具备大型摄影测量法的手持式激光扫描仪

        ZScanner700 PX 揉合了ZScanner700 平台的便携和随插即用装置的优点,与及其内置及稳定的摄影测量准确度,使其能在扫描大型部件如汽车和飞机时能有高达8倍的准确度。ZScanner700 PX适合反向工程和测量应用,亦适合三维存档、颉取复杂形状、测量资料存档和损坏评估等用途。


        特征

        • 应用:逆向工程、3D 检查、3D 扫描大型物体
        • 采样速度:18,000 次测量/秒
        • 激光:二级(不伤害眼睛)
        • 摄像机数目:3 XY
        • 精度:高达 50 微米(高达 0.002 英寸)
        • 分辨率:XYZ 轴均为 .0.1 毫米 (XYZ 轴均为 0.004 英寸)
        • ISO:20 µm + 25 20 µm/m
        • 景深:30 厘米 (12 英寸)
        • 套装软件:ZScan


        摄影测量准确性
        高质量的分析取决于高质量的数据采集。


        数据质量
        除了要求节省用于扫描过程的时间外,制造厂商还想要确保数据的质量,以便实现高效而可靠的反向工程和检测应用。


        传统扫描仪
        传统扫描仪采用的是传统扫描技术,重点在避免扫描带之间发生重叠。在点云上添加多个点层只会将噪点带入到模型中,并有可能影响到扫描的整体精确度和质量。


        ZScanner扫描仪带来的提升
        ZScanner™扫描仪能够克服传统扫描技术所遇到的这些难题。ZScanner采用了以表面优化算法为基础的技术。由于这种技术能够避免点云现象,所以工程师执行的扫描次数越多,数据采集就越精确。这样反而不会增加模型的噪点,而是让模型变得更加精细。


        ZScanner700 PX内置了AICON™摄影测量软件,提供了供后期制作和报告用的摄影测量运作和控制软件,亦有自动校正、自动参考、接合器修正和特色测量。ZScanner700 PX亦无需作提升或多重设定,故可去除累乘指数错误。


        ZScan作为我们为ZScanner700 PX 配备的专有软件,提供了执行多种分辨率扫描作业的能力。需要较少细节的平面部分可以用较低的分辨率来扫描,而尖锐的边缘以及更为细微的区域可以用较高的分辨率来扫描。这项功能可以在不牺牲精确度的前提下生成小得多的文件。



        移动性
        ZScanner™ 扫描仪是一款便携式的设备,完全能够放入一个公文包大小的箱子内,而且重量很轻,很方便携带。


        随意转移工作场所
        ZScanner700 PX 扫描仪可以很方便地携带至您企业范围内的任何地点,从生产车间到质量控制观察室,从现场使用到快速结果报告。扫描作业组或质量管理技术人员可以随身携带这款扫描仪至工厂以外的各实验室、各工厂以及测试机构,可以在供应商地点、联盟机构等地现场执行校验工作。


        办公室或现场
        ZScanner700 PX可以随意在办公室内外使用。由于它采用了自定位技术并且便携性极好,完全可以根据需要在任何地点进行工作。在许多行业中,包括汽车、航空和建筑行业,ZScanner700 PX 都可加入设计工具组合中并发挥出色的作用。


        通用性
        ZScanner™作为一款手持型激光扫描仪产品,拥有真正范围广泛的功能用途。这款具有随插即用装置的自定位型扫描仪灵活性好、可独立使用,并且易于携带。


        灵活性
        传统激光扫描仪都要安装在测量臂上或笨重的三坐标测量机上,并且出于支撑扫描仪结构物的关系,需要使用白光扫描仪技术作为定位基准。因此,所扫描的部件也必须固定好。但可独立工作的ZScanner700 PX 完全消除这些麻烦,给全世界众多用户带来了福音。


        可方便地运用在狭小场所内或室外
        这款自定位型ZScanner扫描仪提供了其它扫描仪所无法提供的众多灵活运用的可能性。使用传统扫描仪时,众多设计专业人员都会发现,在狭窄受限的空间或室外工地实施扫描工作十分困难。更常见的是,在使用传统扫描仪时,如果工程师不小心碰触了正在扫描的部件或用于支撑扫描仪的三角架,则扫描仪与部件之间的相对位置就会发生改变,迫使用户必须重新开始执行扫描。但对于具备自定义功能和很好便携性的ZScanner扫描仪来说,这些问题完全迎刃而解。


        最佳扫描结果不再受部件尺寸限制
        手持型ZScanner 700 PX扫描仪的另一项重大好处就是,由于摄影测量软件的存在,实际上对自己能够扫描的部件尺寸没有任何限制。因此,整个汽车、飞机或火车可以在一次扫描操作中采集完成。这样就节约了计算资源,并且完全不必去寻找多幅扫描图像“最佳匹配度”,从而大幅提升精确度。


        扫描任何色彩的部件
        所有工程师都渴求获得最佳的数据以及高效的扫描,即使所扫描的部件具有轻淡、深暗或银灰的色彩。由于深暗的颜色会吸收光线,从而让激光扫描系统经常难以检测到用于捕获物体形状的激光线或激光束。这点对ZScanner完全不是问题,因为这款手持型扫描仪的光线强度和暴露时间参数是可以调节的,并且可以在扫描工作之前或期间进行优化。


        自动定位
        ZScanner™ 是目前市场上唯一一款自动定位型扫描仪。这款数字化扫描仪能够以正在接受扫描的对象部件本身作为扫描仪的空间基准点。


        无需任何外部跟踪或定位装置
        手持型ZScanner扫描仪无需使用任何外部跟踪装置,如CMM或测量臂,即可确定自己相对于扫描对象的位置或基准点。


        在目标定位和设置上做出创新
        在自身定位时,ZScanner对象采用了多个反射标志,这些标志放置于所要扫描的部分和/或邻近这部分的区域之上。这些反射标志的放置可以迅速而随机地实施。其它与作业相关的唯一设置工作就是将一条Fire Wire电缆连接到计算机上,这项工作只用几秒钟就可完成。


        移动灵活性好(自由流动式移动)
        由于采用了反射标志,最终用户可以在扫描期间随意移动扫描对象或扫描仪,而扫描仪相对于扫描部分的定位完全不会丢失。这个优点尤其方便了需扫描汽车或大型物体的工程师。由于ZScanner自身的定位以正在扫描的对象为基准,这些工程师可以进出汽车内外,采集自己所需要的全部数据。由于标志放置在汽车的表面,所以这些移动不会影响数据的质量。工程师们可以在车门打开时进行扫描以方便出入并将所有部件或组件保持在相同的基准点上,也可以在车门关闭时扫描,加入更多数据以便执行人机工程学分析。


        支持科技
        在扫描过程,ZScanner能够实时定位和捕获反射性定位标志。这些标志的相对位置用扫描仪位置作为基准点计算得出并随后记录下来。扫描对象上的标志所形成的样式可由ZScanner识别出来。由于标志的放置是随机进行的,所以通过定位功能所定义的这些样式不会发生重复。基于这种样式识别能力,扫描仪的自身定位原理就与GPS导航设备相似,而GPS设备采用了已知的卫星位置来确定自己在地球上的位置。


        快速及易于使用
        每一个工程、设计及品质团队都需要快速和高效的运行。因此,配备易于学习和使用且能提供快速可靠结果的工具就显得非常重要。


        使用简便的ZScanner™扫描仪
        工程师、工业设计师和艺术家都能通过在自己的设计工作过程中运用ZScanner 700 PX激光扫描仪获得非常大的好处。这款代表当今先进技术水平的扫描仪可配合常规计算机实现简便的使用,亦容许用家可在一次性的扫描中捕捉巨大的物件的资料。它没有限制的工作容量为您提供了一个快速、简易及没有太多步骤的测量程序。ZScanner 700 PX能自动于一个步骤内为用户同步储存和处理扫描及摄影测量了的数据。设有三角形减少法滑钮,为较小的.STL档案中用大三角形时显示平面提供高解析度。


        学习曲线短
        ZScanner扫描仪既易于使用,又具备极其强大的功能。该设备装配了学习容易而且直观易懂的ZScan软件,而此软件提供了类别范围很广泛的功能。在采用传统的激光扫描技术时,操作者不得不努力操作那些既笨重又复杂的测量臂。但这种情况不会在ZScanner扫描仪上出现,因为它在执行作业时不采用这些传统技术,而是以部件作为基准点实现自身的定位。如果测量臂完全伸直或测量臂内部编码器扭向不同的角度时,测量臂也会采集到不可靠的数据。


        工作原理
        ZScanner扫描仪在执行扫描操作时,计算机屏幕上会显示出对物体的实时表面重建图像。这项特色让用户能够观察到目前正在扫描部件的哪一部分以及哪些区域需要更多的细节。而传统扫描仪却无法提供这项功能,而只能生成模糊的点云。ZScanner还可以用于先执行部分扫描,然后停止扫描并在计算机上查看扫描出来的部件,并可以毫无缝隙地恢复扫描。


        简便的设置和扫描
        ZScanner扫描仪属于随插即用及自定位型的设备,几乎能够立刻相对于部件或对象确定自己的基准点。


        手持型扫描仪
        ZScanner™ 是一款自定位手持型激光扫描仪产品。


        自立式扫描仪
        ZScanner是一款适用于许多行业的手持型扫描仪产品。由于这款产品采用独立工作设计,也就是说,无需任何外部装置即可以物体或部件为基准,跟踪自己的位置,从而让工程师在扫描任何部件时都拥有了更大的灵活性或自由度,即使是常规三坐标测量机(CMM)或测量臂无法进入或伸到的位置也可运用自如。传统的CMM体积笨重,只能在静止位置工作,由巨大的石台和铁板构成,而且测量臂要求使用沉重不便的三角架才能工作。而ZScanner属于轻型手持扫描仪,重量刚刚超过2磅。


        更大的应用范围
        手持型ZScanner扫描仪所具有的高质量和可靠性赢得了很高的评价,并广泛应用于汽车行业以及其它行业,这些行业的工程师和专家们都需要在设计周期以及制造过程中设计、检查以及分析部件。


        提高生产率
        手持型ZScanner激光扫描仪具有极高的通用性,向扫描技术人员提供了在狭小场所内展开工作的灵活性,例如在真实比例的汽车内。由于再也无需使用笨重的CMM测量臂,实际上可以对任何位置进行扫描。对比其它工具和技术,高精确度的ZScanner扫描仪能够极大提升扫描以及质量管理技术人员在履行职责时的生产率和性能。


        低成本
        与传统的激光扫描仪相比,手持型ZScanner™扫描仪在价格上非常富有竞争力。ZScanner是一款自定位型装置,无需再购买昂贵的三坐标扫描仪、测量臂或外部基准定位附加装置。


        更快速的设置和准备时间=更低的成本
        设置时间以及花费在采集或捕获数据上的实际时间都是激光扫描仪系统使用成本的组成部分。而ZScanner作为自定位型激光扫描仪,事实上不需要花费任何设置时间。将这款扫描仪通过一条FireWire电缆快速而简便地连接到便携计算机上即可。


        低投资成本和维护成本
        ZScanner属于不含机械部件的电子设备,不需要三坐标扫描仪(CMM)或测量臂。有了这一独家拥有的特色,用户们就再也不必为购买或维护昂贵的CMM或可拆卸测量臂而担忧了。ZScanner扫描仪的这种极高可靠性能够为用户节约原来用于耗时长、费用高的CMM和可拆卸测量臂修理工作上的时间。


        学习曲线短
        ZScanner的极易使用,其学习曲线很短,部署成本也非常低。



          ::应用范围::

          适用于反向工程、测量、三维存档、颉取复杂形状、汽车、测量资料存档和损坏评估等诸多应用领域。


          ::技术特征::

          • 扫描大型部件如汽车和飞机时能有高达8倍的准确度
          • 内置了AICON™摄影测量软件,提供了供后期制作和报告用的摄影测量运作和控制软件
          • 可以很方便地携带至您企业范围内的任何地点
          • 可方便地运用在狭小场所内或室外
          • 最佳扫描结果不再受部件尺寸限制
          • 扫描任何色彩的部件
          • 自动定位并且无需任何外部跟踪或定位装置
          • 移动灵活性好(自由流动式移动)
          • 快速及易于使用
          • 学习曲线短
          • ZScanner扫描仪属于随插即用及自定位型的设备,几乎能够立刻相对于部件或对象确定自己的基准点
          • 自立式扫描仪
          • 低成本,无需再购买昂贵的三坐标扫描仪、测量臂或外部基准定位附加装置
          • 低投资成本和维护成本


          ::产品规格::


          规格Z Corporation ZScanner 700 PX 3D激光扫描器
          重量:1.27 kg (2.80 磅)
          设备尺寸:172 x 260 x 216毫米(6.75 x 10.2 x 8.5 寸)
          采样速率:18 000 次测量/秒
          激光器等级:II (对眼睛安全)
          Z轴分辨率:0.1毫米(0.004英寸)
          精确度:0.05 毫米以下 (0.002英寸以下)
          ISO:20 µm + 0.2 L / 1000
          输出文件:.STL, .OBJ, .ZPR, .X3D, .X3DZ, .TXT, .WRL, .PLY, .MA, .DAE
          随机附件:ZScan™软件、FireWire™数据传输电缆、校准板证书、便携箱以及人机工程学支架
          镜头数目:3
          纹理解析度:N/A
          纹理颜色:N/A
          景深:30厘米(12 寸)
          规范:CE
          讯号传送:FireWire
          电源:FireWire
          便携电脑兼容性:Intel®, Core™ 2 Duo processor, 4GB RAM, NVIDIA Quadro NVS 320M graphics (256 MB dedicated video memory) required with Windows Vista® Business 64-bit or Windows® XP Professional 64-bit
