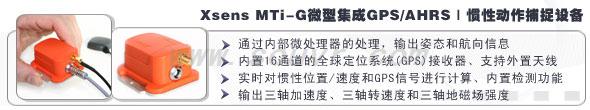

    Xsens MTi-G微型集成GPS/AHRS 惯性位置追踪器

    • 商品编号:2008110615232387
    • 折扣价:
    • 人 气:已有 人关注
    • 品 牌: Xsens
    • 用户评分:(0人评)
    请选择您要的商品信息
      购买数量: - +(库存量:1000

      宝贝已成功添加到购物车

      购物车共种宝贝合计:

      去购物车结算 继续购物

      电话:010-50951355 传真:010-50951352  邮箱:sales@souvr.com
      手机:13811546370 / 13720091697 / 13720096040 / 13811548270 / 13811981522
         18600440988 /13810279720 /13581546145

      最近浏览过

        • 商品详情

        • 商品参数

        • 相关商品

        • 购买咨询

        ::产品概述::



        Xsens公司的MTi-G(已停产,同类产品推荐:MTI 10惯性位置追踪器MTI 100惯性位置追踪器)是一个集成GPS信号的微型惯性测量系统。通过内部微处理器的处理,输出姿态和航向信息。内部处理器功耗低,通过实时卡尔曼滤波来提供准确的位置和速度信息。同时也提供无漂移的GPS增强型的三维定位信息,以及较核过的三维加速度、三维转速度、三维地磁场、静态压力信息。对于导航,车辆和其他物体的控制,MTi-G 是一款性能优越的测量单元。



        MTi-G为一款小型、轻质6自由度的测量设备,是用于(无人)驾驶系统和其他系统的优秀控制、导航和分析产品。MTi-G为以GPS为辅助、以MEMS为基础的姿态和航向参考系统(AHRS)和静态压力传感器。该产品体积小、重量轻、价格适中且使用便利,具有无可比拟的优势。


        MTi-G是以GPS为辅助、以MEMS为基础的姿态和航向参考系统(AHRS)和静态压力传感器。该产品体积小、重量轻、价格适中且使用便利,具有无可比拟的优势。MTi-G在航空和汽车应用中相比传统的IMU和AHRS系统具有明显的竞争力。


        传感器性能
          转弯速度 加速度 磁场 静态压力
        尺寸: 3轴 3轴 3轴 -
        全量表(标准): ±300度/秒 ± 50米/秒2 ± 750 mGauss 30-120 kPa
        线性度: 0.1% FS 0.2% FS 0.2% FS 0.5% FS
        偏置稳定性: 1度/秒 0.02米/秒2 0.1 mGauss 100 PA/yr
        比例因子稳定性: - 0.03% 0.5% -
        噪音: 0.05度/秒/√Hz 0.002米/秒2 /√Hz 0.5 mGauss 4 Pa/√Hz
        对准误差: 0.1度 0.1度 0.1度 -
        带宽: 40赫兹 30赫兹 10赫兹 -

        最大更新率:

        512赫兹 512赫兹 512赫兹 9赫兹


        MTi-G 为弹性设计,可提供范围广泛的输出模式,另外还有特定应用场景的高级设置,能够最优化不同用途的传感器融合运算。


        MTi-G配备机载姿态和航向参考系统(AHRS)及导航处理器。低能耗的数字信号处理器可运行实时Xsens传感器融合运算,提供无位移、增强GPS的3D导航数据。


        此外,MTi-G还可提供相比普通GPS接收器更高更新率下的惯性和气压增强3D位置和速度数据,


        MT 开发工具包
        新用户首先需要了解MT 开发工具包,包括一个MTx测量设备,一份校准证书,一本用户手册,一根RS232(USB数据线)及用户友好型界面的MT 软件开发包(SDK)。用户使用该开发工具包能够充分利用MTx的各项功能,并将MT综合应用到现有系统当中。此外,您还将拥有自己的测量设备,并在数分钟之内开始运行,启动您的研发工作。


        特点

        • 实时计算的增强GPA姿态/航向和惯性增强位置/速度数据
        • 集成GPS克服普通IMU的不足
        • 集成AHRS、GPS和静态压力传感器
        • 机载DSP可运行传感器融合运算
        • 高更新率(120 Hz)
        • 温度、3D失准和传感器交叉感应的独立校准
        • UTC 参考输出


        紧凑设计

        • 紧凑式设计,坚固耐用
        • 可轻松安装至任何系统(OEM)应用
        • 重量轻、超低能耗


        高性能
        MTi-G为结合了MEMS IMU、GPS和气压计的一款产品,而不仅仅是传感器组件。Xsens 的传感器融合运算中结合IMU、GPS和气压计信息,以评估最为精准的方位和可能的位置。由于这些信息的融合,结果将相比单纯来自IMU或GPS接收器的数据准确的多。例如,MTi-G可处理瞬时加速,这是任何AHRS使用重力作为参考估计横滚和仰俯的典型误差来源。松组合有两方面作用:短时内加速计二重积分,MTi-G即使在GPS短暂停止下还能能计算位置和速度。该产品还有多项改进,能够辅助IMU功能并提高GPS测量。


        用户友好型
        MTi-G为具有广泛应用性的传感器。由于适用范围的特定要求,MTi-G采用不同的滤波设置与限制应用于场景。其中包括应用与汽车和航空领域的场景。可启用系统随附的MT管理软件。


        输出

        • 3D 方位 (360°)
        • 3D 位置和速度(惯性传感器辅助和未辅助)
        • 3D 加速度、3D 转速、3D 磁场


        典型的野外使用


        机器人技术 航空宇宙 移动式遥控装置 交通工具 航海业


        应用领域:

        • 航天领域
        • 汽车
        • 机器人水下设备
        • 利用为MTi-G配套的开发软件,MTi-G可以很容易的集成到其他的系统当中去


        ::应用范围::

        适用于虚拟现实、生物工程系统、体育、惯性导航系统、人体姿态测量、航天领域、仿真等诸多领域。


        ::技术特征::

        • 实时计算的增强GPA姿态/航向和惯性增强位置/速度数据
        • 集成GPS克服普通IMU的不足
        • 集成AHRS、GPS和静态压力传感器
        • 机载DSP可运行传感器融合运算
        • 高更新率(120 Hz)
        • 温度、3D失准和传感器交叉感应的独立校准
        • UTC 参考输出


        ::产品规格::


        规格 Xsens MTI微型AHRS 惯性位置追踪器
        技术规范
        姿态和航向
        静态精度(横滚/俯仰): < 0.5度
        静态精度(航向)1: <1度
        动态精度2: 1°RMS
        角分辨率3: 0.05度
        动态范围
        倾斜: ±90度
        滚动/前行: ±180度
        最大更新率
        方向数据: 120 Hz
        校准的传感器数据: 512 Hz
        位置
        精度位置: -SPS(2.5 m CEP)
        最大更新率:
        • 机载处理120赫兹
        • 外部处理512赫兹
        接口
        数字接口: RS-232[(max. 921k6 bps)和USB(ext转换器)]
        工作电压: 5 - 30V
        功耗: 610 mW (普通) - 910 mW(最大)
        界面选项 i/o: SyncOut, AnalogIn (2x)
        GPS天线: SMA连接器,活性
        最大操作范围
        高度: 18 km
        速度: 515 米/秒
        环境温度: 操作范围4-40.... +85oC
        指定性能: 操作范围40....+55oC
        1在均匀磁场环境
        2一个稳定的条件下Xsens传感器融合算法
        31σ标准偏差角随机游走的零均值
        4不结露环境
        传感器规范
        传感器性能 转弯速度 加速度 磁场 静态压力
        尺寸 3轴 3轴 3轴 -
        全量表(标准) ±300度/秒2 ± 50米/秒2 ± 750 mGauss 30-120 kPa
        线性度 0.1% FS 0.2% FS 0.2% FS 0.5% FS
        偏置稳定性5(1σ) 1度/秒 0.02米/秒2 0.1 mGauss 100 PA/yr
        比例因子稳定性5(1σ) - 0.03% 0.5% -
        噪音 0.05度/秒/√Hz 0.002米/秒2/√Hz 0.5mGauss(1σ) 4 Pa/√Hz (0.3 m/√Hz)
        对准误差 0.1度 0.1度 0.1度 -
        带宽 40赫兹 30赫兹 10赫兹 -
        最大更新率 512赫兹 512赫兹 512赫兹 9赫兹
        GPS
        接收机类型: 50通道:L1频率、C / A码
        GPS更新率: 4赫兹
        启动时间(冷启动): 29秒
        跟踪灵敏度: - 160 dBm
        定时精度: 50 ns RMS
        5偏差超过工作温度范围(1σ)
        硬件规格
        机壳
        尺寸: 58x58x33 mm (宽x长x高)
        重量: 68克
        选项
        满量程加速度 A## 满刻度转速 G##
        5g (50 m/s²) A53 150 deg/s G15
        18g (180 m/s²) A83 300 deg/s G35
            1200 deg/s G25
        产品编号: MTi-G-28 A## G##
        标准版本: MTi-G-28 A53 G35


        ::下载资料::

        Xsens MTi-G 惯性位置追踪器应用(中文)
