    MPL30X异形LED拼接处理器

    • 商品编号:20150610154916628124709
    • 折扣价:
    • 人 气:已有 人关注
    • 品 牌: 大视
    • 用户评分:(0人评)
    请选择您要的商品信息
      购买数量: - +(库存量:1000

      宝贝已成功添加到购物车

      购物车共种宝贝合计:

      去购物车结算 继续购物

      电话:010-50951355 传真:010-50951352  邮箱:sales@souvr.com
      手机:13811546370 / 13720091697 / 13720096040 / 13811548270 / 13811981522
         18600440988 /13810279720 /13581546145
       点击查看区域负责人电话

      • 商品详情

      • 商品参数

      • 相关商品

      • 购买咨询

      ::产品概述::

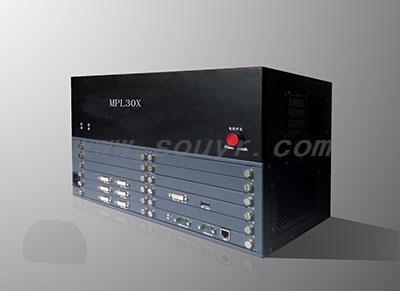

      Mviewtech MPL30X异形LED拼接处理器

      Mviewtech MPL30X异形LED拼接处理器是大视电子根据市场需求,推出的创意LED拼接处理器,他相较传统LED处理器和其他拼接处理器有着非常丰富的创意设计功能,能够满足几乎任何异形创意LED拼接显示的要求。


      1.1 主要技术特点和优势

      l 全新的架构设计

      输入输出卡和控制卡,采用插卡结构,背板采用无源交换设计,系统易维护及更换。

      输入卡:
      * 支持Dual link DVI和Displayport输入,支持超高分可完全自定义信号输入。DP/DVI输入自动检测。单台支持7路2K信号输出,配合NVIDIA Quadro K4000/K5000/K6000显卡,单台服务器可以支持96路输出,桌面分辨率可达16Kx16K;全实时处理,支持主动立体/被动立体;无丢帧/无图像撕裂。
      * 单个接口支持4K超高分辨率输入,典型分辨率6144x768 60Hz;
      * 当采用DVI和DP同时输入时支持16Kx2K超高分分辨率输入,典型分辨率11000x1200 60Hz输入;
      * 支持DP作为超高分辨率动态底图输入(6144x768 60Hz),DVI 作为子窗口,子窗口可以任意大小,满足宣传片展示/会议模式(影片播放全屏,会议模式居中显示)DVI输入支持800x600-6144x768@60Hz,可以灵活接各种矩阵信号,输入自动适应到窗口大小。

      输出卡:
      * 支持800x600-2048x1200@60Hz分辨率,同时支持主动立体120Hz信号无损输出 1024x768- 1280x800@120Hz,支持任意像素重叠和像素分离功能,65x65超精细网格调试,逐点移动,逐点几何校正模式
      * 输出支持冗余备份输出,防止意外静电损坏。
      * 支持0-360度旋转,1度为单位(该功能为选配)。
      * 支持遮罩功能(该功能为选配),遮罩功能采用纯硬件处理,灵活的切换功能,使用户在桌面和应用程序中一键切换。

      系统控制卡:
      * 支持网络和RS232串口调试,支持系统定时,同时提供额外RS232串口,方便联控。

      背板:
      * 采用无源背板交换设计,背板无任何有源器件。系统维护无需更换背板。

      1.2 主要技术

      任意区域叠加和分离技术

      MPL30X异形LED拼接处理器支持对输入画面的任意内容进行区域叠加和区域分类技术,特别适用于复杂异形图像的处理

      非线性几何校正功能

      MPL30X异形LED拼接处理器配备大视电子的第三代数字光学校正纯硬件几何校正技术,具有更高级的百分之一像素保真能力,具备业内超精细几何校正保真能力,借助内部的超宽像素处理电路达到了超亚像素级几何校正能力,其第三代非线性多滤波器和纹理补偿技术保障技术进一步升级将画质保真能力提高到更高的水平,其内部的几何变形能力也获得了进一步升级,提供了可调网格校正功能,使得MPL30X异形LED拼接处理器能够完善的实现高性能的弧形,桶形,球面和其他任意异形显示,可以应对几乎任何复杂的显示应用。

      同时该几何校正能力实现了业界首个即时起效所见即所得的超快速校正,使得应对复杂校正时的适用性和可维护性大大提高。

      多路超同步技术

      MPL30X异形LED拼接处理器配备大视电子专利的超同步技术,保证了无论是单台各输出间还是多台设备间的精确同步,同步级别达到微妙级,不会因为插入处理造成任何不同步现象。

      ::应用范围::

      该产品可以广泛应用在虚拟仿真,虚拟现实,军事,3D游戏,高分辨率边缘融合系统,高清医疗显示。

      ::技术特征::

      •输入输出卡和控制卡,采用插卡结构,背板采用无源交换设计,系统易维护及更换
      •单个接口支持4K超高分辨率输入,典型分辨率6144x768 60Hz
      •支持网络和RS232串口调试,支持系统定时,同时提供额外RS232串口,方便联
      •采用无源背板交换设计,背板无任何有源器件。系统维护无需更换背板
      •MPL30X异形LED拼接处理器支持对输入画面的任意内容进行区域叠加和区域分类技术,特别适用于复杂异形图像的处理

      ::产品规格::

      型号MPL30X异形LED拼接处理器
      机箱架构:输入输出和系统控制板插卡结构,背板采用无源交换
      输入板卡:Dual Link DVI/Displayport 1.1a,最高330Mhz输入频率,支持DVI和DP同时输入
      窗口能力:支持1个窗口模式支持800x600-6144x768 60Hz输入
      输出板卡:DVI-I(DVI和VGA同时输出)最高165Mhz输出频率,支持每通道监控通道同步输出,支持800x600 —1920x1200 60hz输出;支持1024x768@120Hz /1280x720@120Hz/1280x800@120Hz主动立体信号输出
      输出通道:2-7通道
      被动立体 :支持(可选)
      主动立体:支持(可选)
      主被动转换:支持(可选)
      输入信号最大分辨率:

      支持1xN,Nx1及NXN输入;输入最大分辨率16Kx4K,典型分辨率11000x1200@60Hz, 1920x1408@60Hz, 2432x1472@60Hz, 6144x768@60Hz,5760x1080@50Hz, 4800x1080@60Hz,3072x768@120Hz等

      显示处理能力:任何融合带宽度和分辨率下,输入输出点对点无损显示,且无任何刷新率损失
      几何校正能力:第三代超亚像素几何校正,高级像素保真控制技术,非线性多滤波器技术和纹理补偿技术,支持弧形,柱形,球形等任意异形投影,超精细网格调整
      旋转能力:0-360度旋转,1度为单位(可选)
      遮罩功能:支持任意形状遮罩功能(可选)
      操作系统:无操作系统纯硬件
      启动时间:小于5秒
      产品重量:根据实际通道数
      产品规格:1.5U/3U机箱
      产品功耗:每通道10W
      工作温度:0-50摄氏度
      工作湿度:15-85%
