::产品概述::

Mviewtech Pentagon™五进一出多画面处理器

Mviewtech Pentagon™五进一出多画面处理器五进一出多画面处理器是一台纯硬件架构、无操作系统的高性能视频图像处理器，适用于超高分辨率需求的虚拟仿真、网络操作中心、控制中心、会议系统，展览展示，安防监控，数字标牌，电子白板等行业。

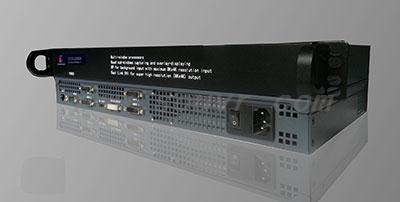

Pengtagon™ 五进一出多画面处理器外观图

Pentagon™五进一出多画面处理器集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理、支持NVIDIA 3D Vision立体显示处理功能于一身，具有强大的信号处理能力。本款产品采用大容量高速FPGA作信号处理，从根本上保证对所有输入信号源进行全实时处理和数据一致性，图像无延迟、无离散化、不丢帧，实现了图像的完美呈现。

Pentagon™五进一出多画面处理器支持多种信号源输入模式，包括复合视频（DVD或摄像头信号）、电脑信号（VGA或DVI信号）、高清数字信号（HDMI或高分辨率DVI信号）、YPbPr信号输入、Displapyort1.1a 8Kx4K超高清动态底图输入等。对复合视频，能兼容NTSC/PAL/SECAM等模拟制式；对计算机视频信号，能兼容支持各种常见分辨率，并可实现自定义非常规分辨率；对Displayport 输入信号支持360Mhz全带宽输入（10.8Gbps）。Pentagon™五进一出多画面处理器输出为Dual Link DVI 支持8Kx4K输出（与Displapyort 输入分辨率相同或者自定义输出分辨率）。可以连接2560x1600@60Hz，1080P120Hz、4Kx2K显示设备，或者配合大视的多屏宝、超高清的边缘融合机，实现高分辨率的开窗，漫游叠加功能。

Pentagon™五进一出多画面处理器色彩采样深度可达36bit/像素，图像质量出色，而且具备诸多功能，例如：基于TCP/IP的控制、动态调整窗口大小、信号裁剪、倍频、EDID自定义分辨率等。

产品特性

纯硬件FPGA架构——采用全硬件FPGA架构，内部自建核心运算机制，图像处理性能优异。无内嵌操作系统，启动速度快（约3秒），从架构设计上克服了基于工控机的同类产品存在的启动慢、易死机、软件冲突、蓝屏、计算机病毒及可靠性差等诸多缺点。平均故障时间MTBF>30,000小时，稳定性高，支持365×24小时的连续运行，能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

高性能专业芯片——视频处理采用大视独有的FlexView系列高性能视频处理芯片，芯片采用纳米级半导体工艺，可对高清视频信号进行全帧速实时无失真处理。目前采用高性能的28nm M6系列芯片可以轻松满足市场的需求。

支持多种信号输入-------独创DVI-M接口，支持4路DVI/HDMI/VGA/YPbPr/BNC 信号输入；超高清动态底图Displayport1.1a接口(10.8GBps满带宽处理)，支持8Kx4K分辨率输入10.8GBps

DP信号输入：

CVBS信号输入：

DVI信号输入（Single Link）：

HDMI信号输入：

VGA信号输入：

YPbPr信号输入：

超高清输出-------双链路Dual Link DVI输出（330MHz 带宽），支持8Kx4K分辨率输出

画面任意漫游——每个信号窗口均可在所有输出的画面中任意漫游，可显示在大屏上的任意位置。

画面缩放功能——每个窗口的画面大小可任意进行缩放，可单独或组合对高度、宽度进行放大或缩小，通过独有的视频补偿处理算法保证画质不受任何损失。画面缩小时无尺度限制，画面放大时可充满整个画面视野范围。

画中画显示——画面上方可叠加显示另一窗口画面，即所谓的“画中画”功能。其中小画面不受下方画面的区域控制，可以跨越大画面的边界进行显示，布局方式更加灵活自由。

信号去黑边功能——设备不仅支持对模拟视频信号的去黑边，而且支持对所有高分辨率数字信号的去边、裁切功能，使得对画面的控制方法更加丰富多样，可以完美解决前端信号（尤其是非标准的摄像头输出信号）产生的黑边问题。

无缝实时切换——设备内部硬件的高清信号处理机制，从原理上确保了单个或多个信号能够进行无缝切换。

倍频倍线功能——设备具有倍频倍线功能，可对图像信号进行倍线缩放显示，对低帧率信号进行倍频增强显示，实现对低分辨率、低帧率信号的完美增强回显。通过倍频倍线处理，可将不同分辨率的各路信号统一处理输出相同分辨率的信号，极大程度地提升了画面的整体质量。

EDID配置管理——支持EDID（Extended Display Identification Data，扩展显示识别数据）的读取、修改、自定义Displayport 输入支持（8Kx4K），极大程度的提高了对大屏显示设备的兼容性，使得设备输出信号可以适应各种常规以及非常规的应用场合。

管理权限分级——PC端控制软件可以设置不同的用户、权限级别，定义不同的允许操作、限制操作，实现对操作人员权限的技术层面的限制管理。

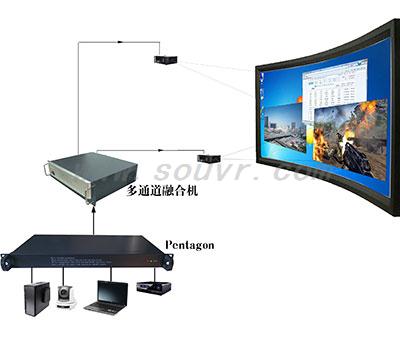

Pentagon多画面处理器与融合机相连系统图如下：

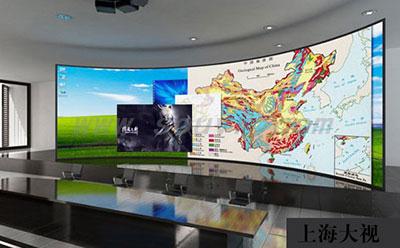

投影融合最终显示画面如下图：

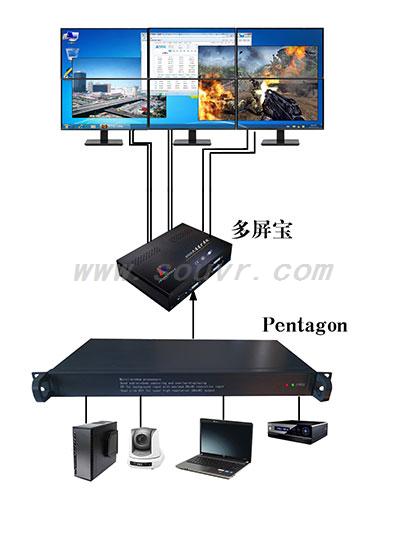

Pentagon多画面处理器与多屏宝相连系统图如下：

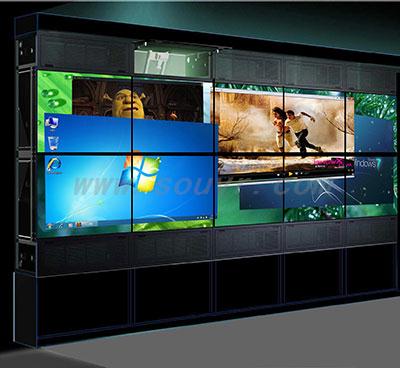

拼接系统开窗显示如下图：

::应用范围::

该产品可以广泛应用在虚拟仿真，虚拟现实，军事，3D游戏，高分辨率边缘融合系统，高清医疗显示。

::技术特征::

•采用全硬件FPGA架构
•视频处理采用大视独有的FlexView系列高性能视频处理芯片
•独创DVI-M接口，支持4路DVI/HDMI/VGA/YPbPr/BNC 信号输入
•支持8Kx4K分辨率输入10.8GBps
•采用大容量高速FPGA作信号处理
•对Displayport 输入信号最高支持360Mhz全带宽输入（10.8Gbps）
•基于TCP/IP的控制、动态调整窗口大小、信号裁剪、倍频、EDID自定义分辨率等
