    讯维32系列SDI 矩阵

    • 商品编号:20150525092124860464968
    • 折扣价:
    • 人 气:已有 人关注
    • 品 牌:
    • 用户评分:(0人评)
    请选择您要的商品信息
      购买数量: - +(库存量:1000

      宝贝已成功添加到购物车

      购物车共种宝贝合计:

      去购物车结算 继续购物

      电话:010-50951355 传真:010-50951352  邮箱:sales@souvr.com
      手机:13811546370 / 13720091697 / 13720096040 / 13811548270 / 13811981522
         18600440988 /13810279720 /13581546145
       点击查看区域负责人电话

      • 商品详情

      • 商品参数

      • 相关商品

      • 购买咨询

      ::产品概述::

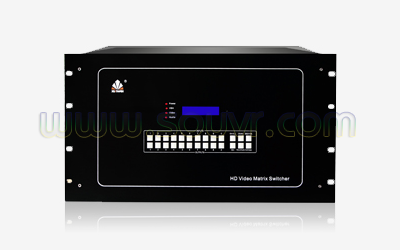

      32路SDI矩阵

      讯维32系列SDI 矩阵,采用BNC接口,是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路视频输入信号切换到视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合,最大支持32x32路SDI数字信号。


      特性

      • 通过拼接按钮控制,可实现拼接功能;(可选配);
      • 实现自动增益技术, 带有断电现场保护功能;
      • 自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;
      • 提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用;
      • 可以通过矩阵控制服务器IP地址对矩阵进行控制;
      • 支持面板控制、遥控控制、串口多种控制方式;
      • 面板、遥控器锁定功能;
      • 恢复设备出厂设置;
      • 前面板LCD状态显示;
      • LCD屏幕保护功能;
      • 蜂鸣器开关设置;
      • 安装快捷,操作简单。

      产品介绍

      SDI矩阵采用BNC接口,是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路视频输入信号切换到视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等SDI数字信号的显示和切换。


      产品优势

      SDI高清矩阵实现自动增益技术, 带有断电现场保护功能;同时自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道,可提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用。通过软件能够实现图像拼接功能(选配),具有手动、遥控、软件等多种控制方式。

      高清画质体验

      数字处理芯片核心速率可达3.0Gbps,输出分辨率可达1080P,为您带来震撼的高清画质体验。

      自动轮循功能

      自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。

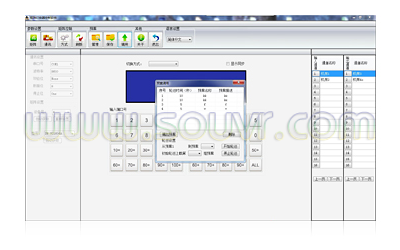

      预案保存调用

      提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。

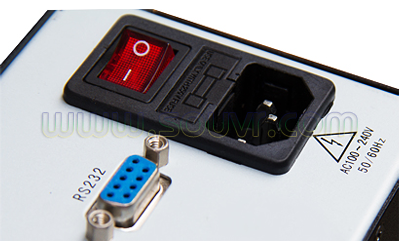

      断电现场保护

      自带缓存功能,自动储存断电前的显示状态,开机时自动切换到断电前的显示状态,保证数据不丢失。

      图像拼接(选配)

      可嵌入拼接屏协议,输出图像可进行拼接显示,实现矩阵和拼接两大功能二合一,方便用户操作与维护。

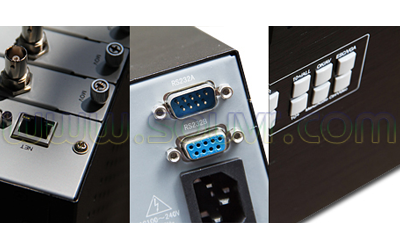

      多种管理方式

      提供面板管理、遥控器管理、计算机软件管理(串口)等多种管理方式。

      产品型号


      型号 规格
      XW-SD3204 输入:32路, 输出:4路 ,机箱:4U
      XW-SD3208 输入:32路, 输出:8路 ,机箱:4U
      XW-SD3216 输入:32路, 输出:16路 ,机箱:4U
      XW-SD3232 输入:32路, 输出:32路 ,机箱:4U




      ::应用范围::

      应用于广播电视工程,多媒体会议厅,大屏幕显示工程,电视教学,指挥控制中心等场合。


      ::技术特征::

      • 通过拼接按钮控制,可实现拼接功能;(可选配);
      • 实现自动增益技术, 带有断电现场保护功能;
      • 自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;
      • 提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用;
      • 可以通过矩阵控制服务器IP地址对矩阵进行控制;
      • 支持面板控制、遥控控制、串口多种控制方式;
      • 面板、遥控器锁定功能;
      • 恢复设备出厂设置;
      • 前面板LCD状态显示;
      • LCD屏幕保护功能;
      • 蜂鸣器开关设置;
      • 安装快捷,操作简单。


      ::产品规格::


      技术参数
      带宽(速率) 1.5GBits(HD-SDI)、3GBits(3G-SDI)
      亮色度干扰 -55dB@5Mhz
      微分相位 0.05o(RL=150Ω)
      微分增益 0.05%(RL=150Ω)
      最大传播延时 5ns(±1)
      切换速度 ≤180ns
      视频接口
      信号类型 SD-SDI/HD-SDI/3G-SDI信号
      接口 BNC
      最小电平 0.5Vp-p
      最大电平 1.0Vp-p
      阻抗 75Ω
      回波损耗

      -30db@5MHz

      控制类型
      控制方式 面板、遥控、软件
      面板按键 触点
      控制接口 RS-232(DB9)
      波特率与协议波特率 9600
      数据位 8位
      停止位 1位,无奇偶校验位
      串行控制口结构 2=TX,3=RX,5=GND
      产品规格
      电 源 100VAC ~ 240VAC, 50/60 Hz
      存储环境温度 -20°C ~ +60°C
      工作温度 0℃-50℃
      相对环境湿度 5%~ 75%
      产品尺寸 4U
