风扇
对许多工业领域来说，三维模型都是根据真实产品制作的，或是从手绘平面草图转换而成。许多领域依然在沿用这种方法，包括逆向工程、产品设计、原型制作以及产品测试等。

逆向工程的一般工作流程是：先用扫描仪获取整个物体的三维多边形数据，然后在逆向工程软件中根据三维数据制作出平面，最后完成产品设计。因此，三维数据采集是后续工作的基础，决定了整个工作流程的质量和速度。举例说明：如果三维扫描仪的性能较差，生成的表面精度不仅会很低，制作速度也会慢很多。而且，对于细小的孔洞、尖锐的边缘或复杂图案等等，如果三维扫描仪无法扫描到这些区域，那么以后在软件中也不可能制作出精确的表面模型。

为了解决上述难题，solutionix推出了Rexcan第三代扫描仪。该产品增设了10度三角扫描模式，适合对物体上的细小孔洞进行扫描。此外，该产品采用超高分辨率摄像头，扫描过程快捷、简单，对细小孔洞、尖锐边缘、复杂几何图形都可以全面扫描，毫无遗漏。

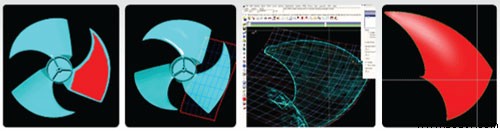

逆向工程方法
1．把STL格式的三维三角网格加载到逆向工程软件中。
2．通过自定义表面和轴坐标来调整参照轴。
3．选择一个扇叶创建表面。
4．提取轮廓，切割出表面形状。
5．用相同方法制作出扇叶的另一面和轴承。
6．在三维扫描数据中提取Fillet值和曲线数据。
7．将步骤1创建的参照轴旋转120度，复制，然后组合，生成一个单独的3D模型。

三维扫描数据的使用
此流程仅用于对某些环节的实物进行扫描，流程中所获得的3D扫描数据不能用于计算机辅助制造和产品部件性能分析。
