新技术、老方法相得益彰

文章来源:Polhemus 作者:Frank 发布时间:2011年05月20日 点击数: 字号:

New Wave(意:新浪潮)木制品有限公司是一家定制家具制造企业,位于宾夕法尼亚州的宏斯德尔市。该企业使用Polhemus的FastSCAN扫描仪把木制品工艺提升到了全新的境界。作为定制家具的制造者和公司创始人鲁迪•施密茨,成为了木制品工业的先驱。他自幼受到大师真传,经过多年磨练,木工技术已达到了炉火纯青的地步。然而他并没有满足现状,而是竭力采用现代科技对木制技术进行进一步改进,他的做法不但为木工行业带来了生机,同时也让自己的企业得到了前所未有的发展。

鲁迪希望寻找一种便携式的非接触式三维激光扫描仪,可以辅助完成逆向工程,从而提高家具制作效率。他对市场上许多品牌的产品进行了调查,最终把目光锁定在了Polhemus公司的FastSCAN扫描仪。这款产品具有重量轻、手持操作、实时三维扫描的特点,扫描数据可以保存为STL、IGS、OBJ、DXF等不同格式的文件,并可导入到常用工业软件中与数控机床和多轴机床配合使用。



鲁迪之所以选择FastSCAN,主要是看中了它的高品质、便携性能、合理的价格、以及可靠的技术支持服务。其中,便携性能是最主要的因素,因为对大型家具或者固定家具部件进行扫描时,往往无法把家具部件放到固定扫描仪上扫描。而使用FastSCAN,工作人员可以拿着扫描仪到家具跟前进行扫描,方便实用,而且完全能够应付复杂的表面。

具体的工作流程如下:首先使用FastSCAN激光扫描仪对特定的框架、模具或者家具部件进行扫描,然后把扫描数据保存为需要的文件格式并导出到Rhino®、Clay Tools、VisualMill、ArtCAM等工业CAD软件中进行编辑。在CAD软件中,把文件导入到数控机床或者多轴机床进行雕刻。FastSCAN还可以对定制部件进行数字化记录,从而便于为家居产品创建备用数据库,这比图纸文字的记录方式更好。

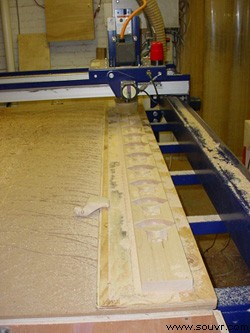

照片中展示的是New Wave公司在雕刻机上对手工雕刻床腿进行加工。首先用FastSCAN对手工雕刻好的床腿进行扫描,扫描数据转换为STL格式文件保存,然后存入CAD程序中的X轴,并复制出12个相同的床腿。文件导入到CAM软件,并存入雕刻机。雕刻机会首先雕出床腿的上半部分,一般需要2小时可以完成。之后,把固定板翻转,对床腿的底部进行打磨。完成后,把床腿锯出来。用1/2英寸销钉对把床腿固定。这时,工作人员对床腿进行清理,并弥补上雕刻机无法完成的细节部分。手工雕刻床腿需要4小时,扫描床腿、编写程序、机械雕刻12个床腿只需要8小时。New Wave公司3D/CAD/CAM部门负责人盖伊•马修斯评价说:“FastSCAN扫描仪至少为我们节省了40个小时的手工雕刻时间。”

在没有使用FastSCAN的时候,鲁迪使用三维数字仪对部件进行记录。虽然这种方法比较常用,也很有效,但费时费力,而且往往会受到部件尺寸的限制。

自从采用了高新技术,鲁迪的企业有了很大进步,提高了产量,更在木工行业树立了良好的形象。

盖伊马修斯说:“必须说,我们对Polhemus公司的产品和技术支持都非常满意。”
