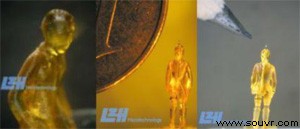

LZH Laser Zentrum Hannover e.V.（以下简称LZH公司）通过Trimetric有限公司与Rapidform公司达成合作关系，共同制作足球运动员模型，他们希望采用创新的微型立体光刻技术制作出世界上最小的球员模型，最理想的解决方案当然是Rapidform XOR软件。

LZH公司成立于1986年，是一家非盈利机构，专门从事激光技术领域的实用研究。为了在产品交易会上推出全新立体光刻技术，并且吸引更多的客户，公司计划用自己的全新产品在展位上制作一个特殊的显示效果。在制作过程中，工作人员使用Rapidform XOR软件直接把扫描数据转换为参数CAD模型。立体光刻是一种生成性的制造技术，适合制作复杂的三维部件。为了保证提供高品质的微立体光刻服务，LZH公司新研发了一款高分辨率机械原型，可以制作超小型产品。

问题分析与解决方案

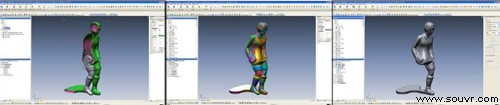

每个足球运动员模型都由复杂的结构和建造部件组成，保证细节度的精确性尤为重要。此外，逆向工程模型需要在不同的CAD系统中使用，所以必须把参数模型信息与可编辑实体直接导入到CAD系统中。Rapidform XOR能够把原始数据转换为高品质几何网格模型，而且软件附带的“网格建造程序”可以帮助用户快速自动创建几何体。另外，Rapidform XOR还可以把参数模型（带建模历史记录）导入到SolidWorks、西门子NX和Pro/Engineer等软件中使用。其他3D程序也可以打开Rapidform XOR文件，保存格式为业内标准的Parasolid、STEP和IGES。

在制作NURBS曲面模型方面，Rapidform XOR具有较大优势，创建的模型可以在CAD/CAM等下游应用程序中使用。也就是说，Rapidform XOR软件可以创建一键快速曲面模型，表面同时还可以自动生成网格以及CAD功能模型。而且在建模过程中，Rapidform XOR的实时偏差分析功能还可以确保模型与原始3D扫描图保持高度一致。

Rapidform XOR采用了第三代参数逆向工程法，能够快速创建出高品质CAD模型，可以直接投入实际制造，适用于复杂模型的制作。Rapidform XOR为用户提供了许多便利条件。
